东莞企石某食品厂酸性废气处理工程

一、 概述

该企业位於东莞市企石镇东山村，生产过程，排放出酸性有害气体。这种气体腐蚀性强，对周围环境污染大，对人们的身体、生活具有一定的危害。现该厂有超前的环保意识，为保护环境，积极参与国际竞争，受贵厂委托，我公司特拟定此设计方案，供贵厂领导及相关技术部门审评。

二、 设计依据

（1） 遵循国家《大气污染物综合排放标准》；
（2） 遵循《中华人民共和国环境保护法》；
（3） 遵循《大气污染控制工程》;
（4） 国家《大气污染物综合排放标准GB/6297-1996
（5） 《中华人民共和国环境保护法》1989年12月
（6） 遵循广东省地方标准《大气污染物排放限值》DB44/27-2001
（7）  电气工程采用国家级设计规范与标准：
   1）GBJ54-83《低压配电装置及线路设计规范》
   2）GBJ50034-93《工业企业照明设计规范》
   3）GBJ50055-93《通用用电设备配电规范》

三、 设计原则

1、 严格按照国家有关环境保护的各项规定，确保各项排放指标达到国家及地区有关污染物排放标准；
2、 采用技术先进可靠、占地省、气体排放指标稳定的工艺，建成具有显著的环境效益，经济效益和社会效益；
3、 工艺设计与设备选型能够在运行时具有较大的调节余地。
4、 操作管理方便、节省动力消耗和运行费用。
5、 利用现有地形，使废气治理系统总平面布局合理，减少占地面积。

四、 设计范围

1、 工程总体设计包括工程的所有设施和设备；
2、 本方案主要范围从废气排放口收集到净化气体达标排放。

五、 治理目标

经治理后，污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段标准。

适用ISO14000国际通用标准。
酸及其化合物浓度排放：≤35mg/m3


六、 设计方案

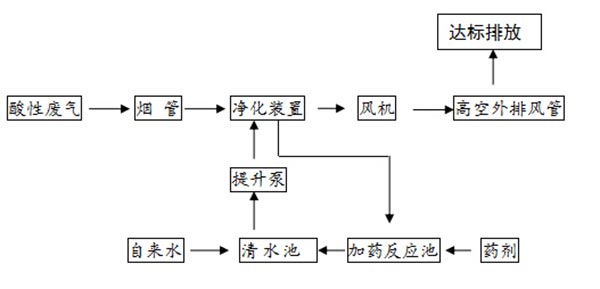

1、 流程框图


2、 工艺说明

酸性废气经烟管由风机进入酸雾净化塔的旋流装置后，以18米/秒左右的速度和450角撞击水面，且带动水面旋转形成水雾与烟气充分混合，经此处理黑烟等污染物大部分能被去除；塔体放置二层填料层并配置二级喷淋装置，经二级喷淋装置清洗后，通过滤水装置，净气达标外排。
经过我公司的酸雾净化塔处理后，废水呈酸性，加入相应的碱液清洗，效果更好。
（1）本工艺风管管道采用pvc材质管道。
（2）净化塔内采用旋流处理工艺。
（3）水泵及管道采用pvc材质。

七、 处理风量：

该厂现场；生产车间有1台蚀刻机、1台显影机，该机能产生酸雾，其总风量为7000m3/h。
根据现场条件及厂方要求，综上所述；设计采用1套酸雾净化塔工艺对其进行治理。

八、 经济分析

电量：（3.0+0.55）kw×1.0=3.55元/h

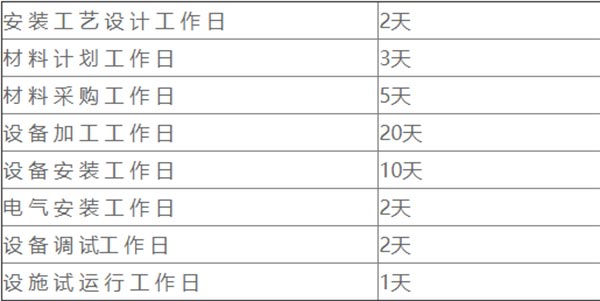

九、 工程进度计划表

总计：45天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）
