一、系统简介

        (TSP粉尘）颗粒物在线监测系统采用激光后散射式粉尘仪，基于烟尘粒子的背向散射原理，用于对固定污染源颗粒污染物进行在线连续测量。

       特别注意：
        ● 它使用了一个10mw，650nm的半导体激光器，激光束及反射光直射入眼睛会造成严重的损害。

        ● 它没被安装在烟囱/烟道前，不要进行上电操作。

        ● 禁止直视激光束及其反射光。

        ● 在没有得到相应培训时，不得进行超出本手册范围的操作。

       (TSP粉尘）颗粒物在线监测系统可用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程的过程控制。

我司提供专业的TSP粉尘颗粒物在线监测系统安装维护服务，快速获取专业技术指导，可致电我司  13809632876 。

二、激光后散射原理

      ● 光学部分包括激光光源、功率控制、光电传感、散射光接收部分。
      ● 激光器发出的650nm束以一个微小的角度射入排放源，激光束与烟尘粒子作用产生散射光，背向散射光通过接受系统进入传感器转变成电信 号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。
      ● 校准器用于产生稳定的光信号,对仪器进行零点及量程校准。

 (TSP粉尘）颗粒物在线监测系统散射原理

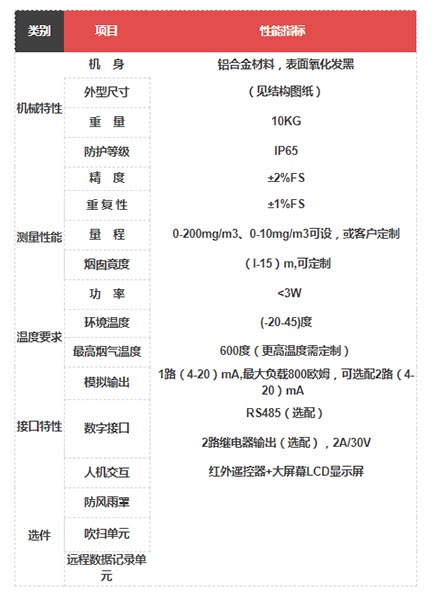

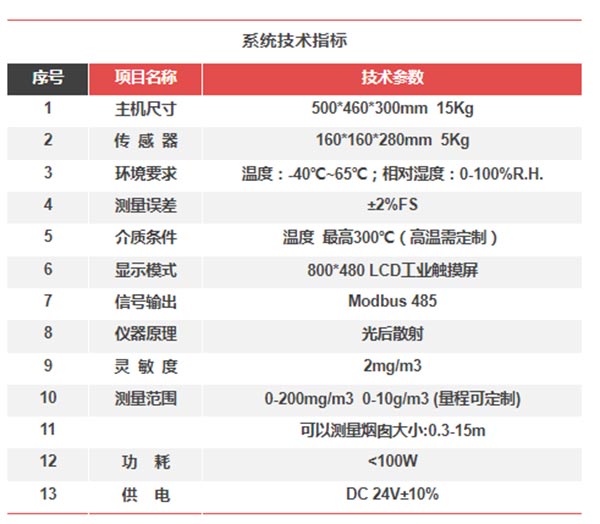

三、性能指标

---

四、技术特点

---

       ● 采用激光后散射原理,不受机械振动及烟气温度不均的影响监测数据。
       ● 单端安装,无需光路对中。
       ● 具有现场显示功能，可以直接在现场读取粉尘浓度。
       ● 激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
       ● 仪器设计贯彻“无工具”现场安装的思路，最大限度地降低现场安装的复杂度。
       ● 采用标准(4-20)mA工业标准电流输出,连接方便。
       ● 仪器整体功耗非常小,大约3w左右。

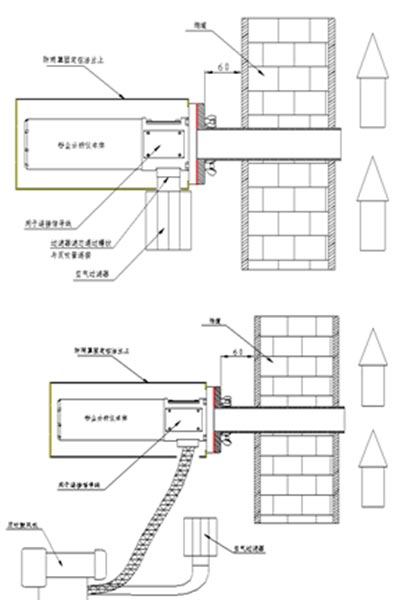

       ● 一般标准设置参数可适用于烟道璧厚小于400mm，烟道直径大于仪器名牌标示,在特殊的要求条件下测量区大小可以订制. 用户也可以经维护人员的认可和指导下调整.。


        注意：它采用一个128x64的图形型LCD进行显示，当需要调节LCD的对比度显示效果时，可以通
                  过调节前面板的一个电位器进行调整。
